Chuyển đổi số ngành xây dựng đang diễn ra mạnh mẽ, và lập tiến độ 4D BIM trở thành tiêu chuẩn mới giúp các nhà thầu kiểm soát dự án minh bạch, chính xác. Không chỉ giúp mô phỏng trực quan toàn bộ quá trình thi công theo thời gian thực, 4D BIM còn phát hiện sớm các rủi ro va chạm trước khi ra công trường. Trong bài viết này hãy cùng tìm hiểu rõ hơn về BIM 4D và những lưu ý quan trọng khi triển khai thực tế.

Tìm hiểu về lập tiến độ 4D BIM

Lập tiến độ 4D BIM là quá trình kết hợp mô hình BIM 3D với dữ liệu thời gian và kế hoạch thi công để tạo ra mô phỏng trực quan về toàn bộ quá trình xây dựng. Thay vì chỉ theo dõi công việc trên bảng tiến độ, người dùng có thể liên kết từng đối tượng trong mô hình như móng, cột, dầm, sàn hoặc hệ thống MEP với các công việc tương ứng.

Khi dữ liệu được đồng bộ, phần mềm sẽ mô phỏng trình tự thi công theo từng ngày, tuần hoặc giai đoạn, giúp các bên dễ dàng hình dung công trình được xây dựng như thế nào theo thời gian. Đây là nền tảng quan trọng để quản lý tiến độ bằng BIM, kiểm tra trình tự thi công và hỗ trợ ra quyết định trong quá trình triển khai dự án.

Lập tiến độ truyền thống thường sử dụng bảng công việc hoặc biểu đồ Gantt (Gantt Chart) để thể hiện thời gian bắt đầu, kết thúc và mối quan hệ giữa các công việc. Phương pháp này dễ quản lý nhưng hạn chế về khả năng hình dung không gian thi công.

Trong khi đó, tiến độ 4D BIM kết hợp trực tiếp dữ liệu thời gian với mô hình 3D, cho phép mô phỏng từng hạng mục theo đúng trình tự xây dựng. Nhờ đó, người quản lý có thể trực quan hóa tiến độ, phát hiện bất hợp lý trong trình tự thi công, kiểm tra sự phối hợp giữa các hạng mục và theo dõi kế hoạch một cách trực quan hơn.

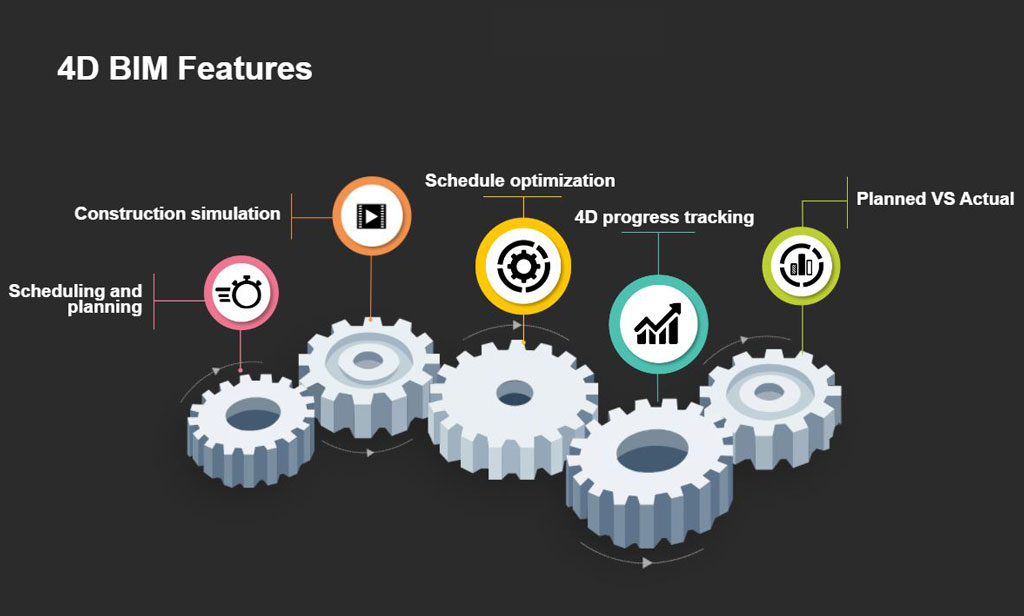

Vì sao nên lập tiến độ 4D BIM trong xây dựng?

Trong bối cảnh ngành xây dựng ngày càng đòi hỏi khắt khe về mặt thời gian và chất lượng, việc ứng dụng công nghệ hiện đại là yếu tố quyết định sự thành bại của dự án. Dưới đây là những lý do giải thích vì sao doanh nghiệp nên triển khai lập tiến độ 4D BIM:

• Trực quan hóa tiến độ thi công: Thay vì những con số khô khan trên sơ đồ Gantt, lập tiến độ 4D BIM cho phép “xem trước” toàn bộ quá trình hình thành công trình qua video mô phỏng động trực quan.
• Kiểm soát trình tự và thời gian thực hiện: Giúp kỹ sư theo dõi sát sao từng mốc thời gian, đảm bảo các hạng mục được lắp dựng đúng kế hoạch và đúng kỹ thuật.
• Phát hiện xung đột không gian và thời gian: Nhận diện sớm các rủi ro va chạm giữa các tổ đội thi công (Spatial-Temporal Clashes), tránh tình trạng chồng chéo mặt bằng tại công trường.
• Hỗ trợ lập kế hoạch và điều phối thi công: Tối ưu hóa việc phân bổ nguồn lực, máy móc và vật tư theo từng giai đoạn cụ thể, hạn chế tối đa lãng phí.

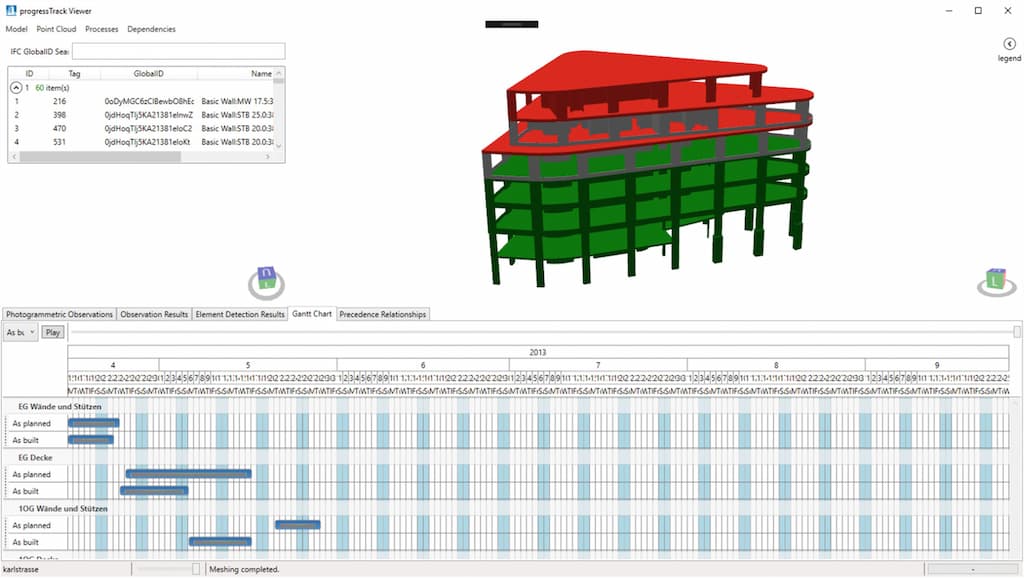

• Theo dõi tiến độ thực tế so với kế hoạch: Dễ dàng so sánh mô hình Baseline (kế hoạch) và Actual (thực tế) để đưa ra điều chỉnh kịp thời khi có sai lệch.
• Hỗ trợ giao tiếp hiệu quả giữa các bên: Tạo ngôn ngữ chung giữa Chủ đầu tư, Tư vấn giám sát và Nhà thầu, giúp các cuộc họp tiến độ trở nên nhanh chóng, rõ ràng và minh bạch.
• Giảm rủi ro chậm tiến độ và chi phí phát sinh: Nhờ khả năng dự báo rủi ro từ sớm, dự án hạn chế tối đa việc làm lại (rework), từ đó tối ưu hóa ngân sách và đảm bảo bàn giao đúng hạn.

Dữ liệu cần chuẩn bị trước khi lập tiến độ 4D BIM

Chuẩn bị đầy đủ dữ liệu đầu vào là bước quan trọng nhất quyết định sự thành công khi lập tiến độ 4D BIM. Việc đồng bộ dữ liệu giúp mô hình mô phỏng phản ánh chính xác thực tế công trường.

Mô hình BIM 3D

Mô hình 3D đóng vai trò là cốt lõi hình học. Cần chuẩn bị đầy đủ 3 bộ môn:

• Mô hình kiến trúc: Định hình không gian, tường, cửa và chi tiết hoàn thiện.
• Mô hình kết cấu: Thể hiện hệ thống móng, cột, dầm, sàn để tái hiện đúng quy trình chịu lực.
• Mô hình MEP: Tích hợp hệ thống cơ điện lạnh, PCCC để kiểm soát lắp đặt thiết bị.
• Yêu cầu cấu trúc: Mô hình phải đồng bộ tọa độ, đạt chuẩn LOD 300–350 và được chia nhỏ cấu kiện theo đúng phân đoạn thi công thực tế (không dựng liền khối).

Tiến độ thi công (Schedule)

Bên cạnh hình học, dữ liệu thời gian cần được lập chi tiết trên các phần mềm như MS Project hoặc Primavera P6, bao gồm:

• Danh sách công việc và thời lượng: Chi tiết từng đầu mục công việc kèm thời gian thực hiện dự kiến.
• Mốc thời gian: Xác định rõ ngày bắt đầu, ngày kết thúc và các mốc quan trọng (Milestones) của dự án.
• Mối quan hệ phụ thuộc: Thiết lập logic thi công giữa các công việc (FS, SS, FF, SF).

Cấu trúc phân chia công việc

• Vai trò: Cấu trúc phân chia công việc (WBS) đóng vai trò làm cầu nối giữa dữ liệu tiến độ và đối tượng 3D.
• Nguyên tắc phân chia: WBS cần được xây dựng tương thích hoàn toàn với cách chia nhỏ cấu kiện trong mô hình 3D (theo tầng, theo phân đoạn hoặc khu vực) để quá trình gán dữ liệu tự động diễn ra chính xác.

Các dữ liệu bổ sung

Để video mô phỏng 4D sinh động và tiệm cận thực tế nhất, kỹ sư cần bổ sung:

• Phân khu & Mặt bằng thi công: Định vị không gian di chuyển, kho bãi vật tư và cổng rào.
• Biện pháp thi công & Nguồn lực: Tích hợp mô hình giàn giáo, cẩu tháp, máy đào cùng kế hoạch phân bổ nhân công theo từng giai đoạn.

Quy trình lập tiến độ 4D BIM từ A–Z

Quy trình lập tiến độ 4D BIM gồm nhiều bước liên kết từ chuẩn bị mô hình, xây dựng tiến độ đến mô phỏng và đánh giá kết quả. Thực hiện đúng quy trình giúp dữ liệu 3D và thời gian được đồng bộ, tạo cơ sở cho việc quản lý tiến độ trực quan và chính xác.

Xây dựng và kiểm tra mô hình BIM 3D

Trước tiên, cần xây dựng hoặc tiếp nhận mô hình BIM 3D và kiểm tra hình học, thông tin đối tượng, tính đầy đủ của các cấu kiện. Mô hình nên được phân chia theo khu vực, tầng hoặc hạng mục để thuận tiện cho quá trình liên kết.

Lập tiến độ thi công

Tiến hành xây dựng WBS, xác định danh sách và trình tự công việc, thời gian bắt đầu – kết thúc, thời lượng và quan hệ phụ thuộc giữa các nhiệm vụ. Các milestone quan trọng cũng cần được xác định rõ.

Chuẩn hóa mô hình và dữ liệu tiến độ

Tên hạng mục, mã công việc và cách phân loại đối tượng BIM cần được thống nhất. Việc chuẩn hóa giúp giảm sai sót khi mapping dữ liệu.

Liên kết mô hình 3D với tiến độ

Các đối tượng BIM được mapping với công việc tương ứng theo mã, khu vực hoặc hạng mục. Sau đó kiểm tra những đối tượng chưa được liên kết.

Thiết lập mô phỏng 4D

Cấu hình thời gian và trạng thái trước, trong và sau thi công, đồng thời thiết lập cách hiển thị phù hợp để dễ theo dõi.

Chạy mô phỏng tiến độ

Chạy mô phỏng để kiểm tra trình tự, phát hiện các điểm bất hợp lý và điều chỉnh tiến độ hoặc mô hình khi cần thiết.

Xuất báo cáo và trình bày tiến độ

Cuối cùng, có thể xuất video mô phỏng, hình ảnh theo từng mốc, báo cáo tiến độ và so sánh kế hoạch với thực tế, hỗ trợ các bên đánh giá và điều hành dự án hiệu quả hơn.

Lập tiến độ 4D BIM giúp kết hợp mô hình 3D với thời gian để trực quan hóa quá trình thi công, kiểm soát tiến độ và phát hiện sớm các bất hợp lý. Liên hệ Point Group để được tư vấn giải pháp BIM phù hợp.
