Công cụ BIM là hệ thống vô cùng quan trọng trong mô hình BIM hiện đại. Nhờ có các loại công cụ này mà mô hình BIM mới có thể mang lại lợi ích cho người dùng. Mời bạn đọc tham khảo bài viết để hiểu rõ hơn về công cụ BIM nhé!

Công cụ BIM là gì?

Công cụ BIM (BIM tools) là các công cụ dùng để tạo lập, phân tích, đánh giá mô hình… nhằm triển khai các ứng dụng BIM cụ thể. Hiện nay, có rất nhiều công cụ BIM khác nhau phù hợp với các loại công trình khác nhau và ngày càng được phát triển để việc ứng dụng BIM trở nên hiệu quả hơn.

Có những loại công cụ BIM nào?

Công cụ BIM đáp ứng được mọi mục đích của dự án

Trước kia khi chưa thịnh hành BIM, sự phối hợp giữa các bên tham gia triển khai dự án thường không chặt chẽ, thông tin không được chia sẻ đầy đủ đến tất cả các thành viên. Công nghệ và công cụ BIM đóng một vai trò quan trọng trong việc tạo điều kiện chia sẻ và trao đổi dữ liệu để cho phép cộng tác toàn diện giữa các bên liên quan trong suốt vòng đời dự án.

Các công cụ BIM được phân loại theo chức năng chính nhằm đáp ứng đầy đủ các mục đích khác nhau trong quá trình triển khai dự án:

Công cụ thiết kế sơ bộ

• Công cụ tạo lập mô hình
• Công cụ phân tích, tính toán
• Công cụ đánh giá mô hình
• Công cụ đo bóc tiên lượng
• Môi trường dữ liệu chung (CDE)
• Công cụ mô phỏng thi công
• Tạo lập bản vẽ thi công và chế tạo trong nhà máy
• Công cụ quản lý vận hành
• Các công nghệ hỗ trợ đưa BIM ra công trường

Công cụ thiết kế sơ bộ

Công cụ thiết kế sơ bộ có nhiệm vụ chính là tạo mô hình 3D sơ bộ từ dữ liệu tham khảo dự án. Các dữ liệu tham chiếu này có thể là các đám mây điểm, dữ liệu đo đạc…

Mô hình 3D sơ bộ dùng để đánh giá tính khả thi của phương án thiết kế và ra quyết định, đồng thời có thể thực hiện các tính toán sơ bộ về tổng mức đầu tư, năng lượng tiêu thụ, chi phí vận hành của dự án…

Công cụ tạo lập mô hình

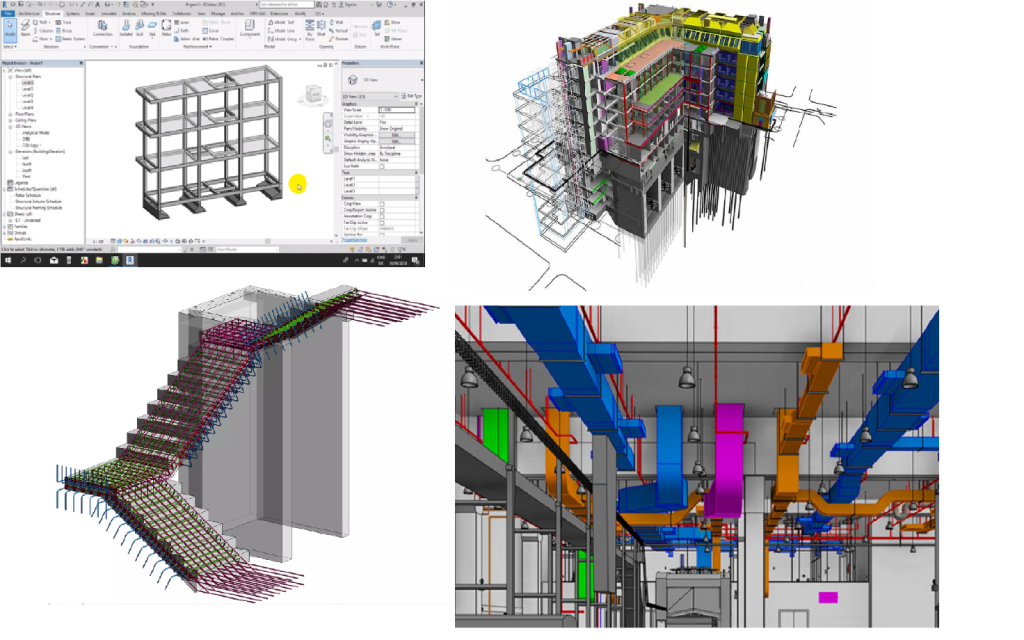

Công cụ tạo lập mô hình BIM

Vai trò và nhiệm vụ chính của công cụ này là mô hình hóa, liên kết dữ liệu với các thành phần mô hình. Không phải tất cả các công cụ mô hình hóa đều được tạo ra như nhau. Chúng thường được xây dựng theo đối tượng mà chúng hướng đến.

Một số công cụ tạo lập mô hình cho các ngành khác nhau như: Công cụ tạo lập cho bộ môn kiến trúc, Công cụ tạo lập cho bộ môn kết cấu, Công cụ tạo lập cho bộ môn cơ điện…

Công cụ tính toán phân tích

Các công cụ thực hiện phân tích BIM rất quan trọng đối với việc áp dụng BIM và việc sử dụng nó trong tất cả các giai đoạn của vòng đời dự án. Loại công cụ này hoàn toàn tập trung vào thông tin, thông qua phân tích dữ liệu của các mô hình để phân tích cấu trúc, hiệu quả năng lượng, xác nhận thiết kế,…

Các quyết định phù hợp có thể dễ dàng được thực hiện từ các dữ liệu được phân tích. Điều quan trọng là tiến hành phân tích mô hình BIM để thiết lập mối quan hệ giữa công cụ mô hình hóa và công cụ phân tích.

Công cụ đánh giá mô hình

Các công cụ đánh giá mô hình BIMcó thể liên kết nhiều mô hình với nhau để tạo ra các mô hình tổng hợp. Từ đó, có thể đánh giá mức độ phù hợp của từng mô hình riêng lẻ. Thường thì những công cụ này có thể ẩn/hiện đối tượng, hiển thị các loại đối tượng theo màu cụ thể, tách mô hình, …

Công cụ đánh giá mô hình xuyên suốt toàn bộ quá trình triển khai dự án, từ giai đoạn thiết kế ý tưởng đến giai đoạn xây dựng, thậm chí cả giai đoạn vận hành và bảo trì. Các công cụ đánh giá mô hình được sử dụng để:

• Đánh giá các thiết kế thay thế
• Phối hợp không gian của các mô hình trong giai đoạn thiết kế
• Đánh giá phạm vi của các yếu tố xây dựng trước khi xây dựng và đấu thầu
• Phối hợp giữa các bộ môn trong giai đoạn thi công
• Truy cập thông tin được nhúng trong mô hình trong giai đoạn vận hành của tòa nhà.

Công cụ BIM tiên lượng

Công cụ này bao gồm các công cụ dự toán và bóc tách khối lượng lượng; kiểm tra trực quan khối lượng.

Trong hầu hết các trường hợp, các mô hình BIM chủ yếu được sử dụng để trích xuất khối lượng thay vì tạo các ước tính chi tiết. Một số công cụ bóc tách khối lượng còn hỗ trợ tạo các bảng khối lượng phù hợp cho việc ước lượng giải pháp hoặc hoạch định giải pháp xử lý tiếp theo.

Môi trường dữ liệu chung (CDE)

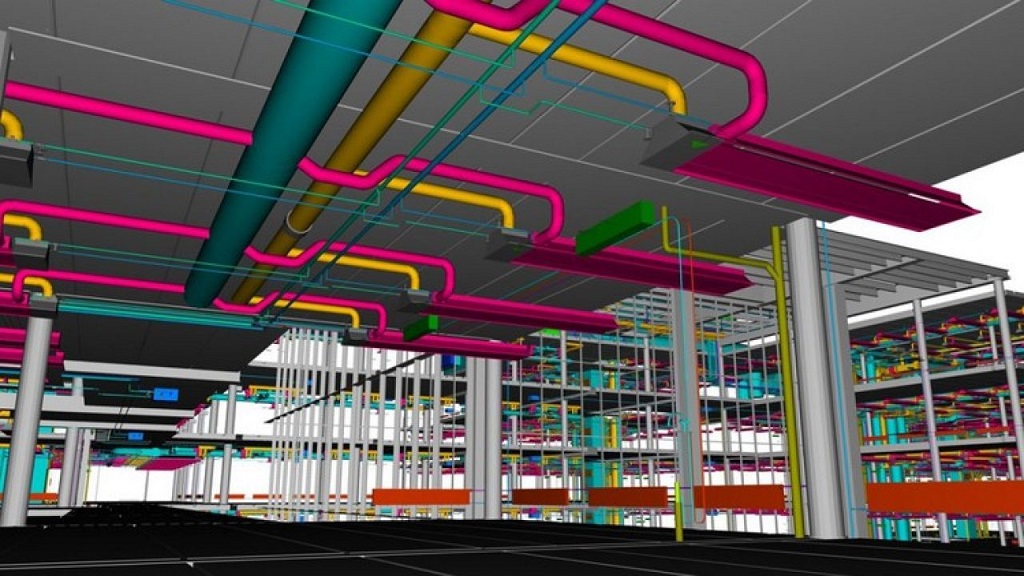

Các công cụ BIM giúp dự án tiến hành thuận lợi hơn

Môi trường dữ liệu chung (CDE) là nguồn thông tin duy nhất của mỗi dự án và được sử dụng để thu thập, quản lý và phổ biến tất cả tài liệu do các bên liên quan của dự án tạo ra.

CDE là sự kết hợp của các giải pháp kỹ thuật và quy trình làm việc. Đây là công cụ quan trọng nhất và là xương sống của quản lý thông tin thống nhất trong việc áp dụng BIM.

Công cụ mô phỏng thi công

Các công cụ mô phỏng dựa trên các mô hình BIM với các yếu tố thời gian như lịch trình hoặc trình tự công việc và cho phép mô phỏng các kịch bản khác nhau liên quan đến dự án và công trình đang thi công. Những công cụ này được sử dụng để:

• Xác định tính khả thi của phương án xây dựng
• Lên kế hoạch cho thi công
• Mô phỏng các hạng mục, công trình tạm thời
• Mô phỏng quá trình tháo dỡ
• Sắp xếp hậu cần
• Di chuyển vật liệu, thiết bị thi công
• Xác định khu vực làm việc

Các công cụ BIM đều mang cho mình một nhiệm vụ và vai trò quan trọng, nhờ có sự phối hợp của tất cả các công cụ này mà mô hình BIM mới có thể vận hành thuận lợi. Mỗi nhóm thực hiện dự án sẽ cần sử dụng và hiểu các công cụ khác nhau.

Qua những thông tin mà chúng tôi vừa cung cấp mong rằng đã giúp bạn đọc hiểu rõ hơn về các loại công cụ BIM. Nếu còn điều gì thắc mắc hãy liên hệ ngay với Point Group để được giải đáp ngay nhé!
