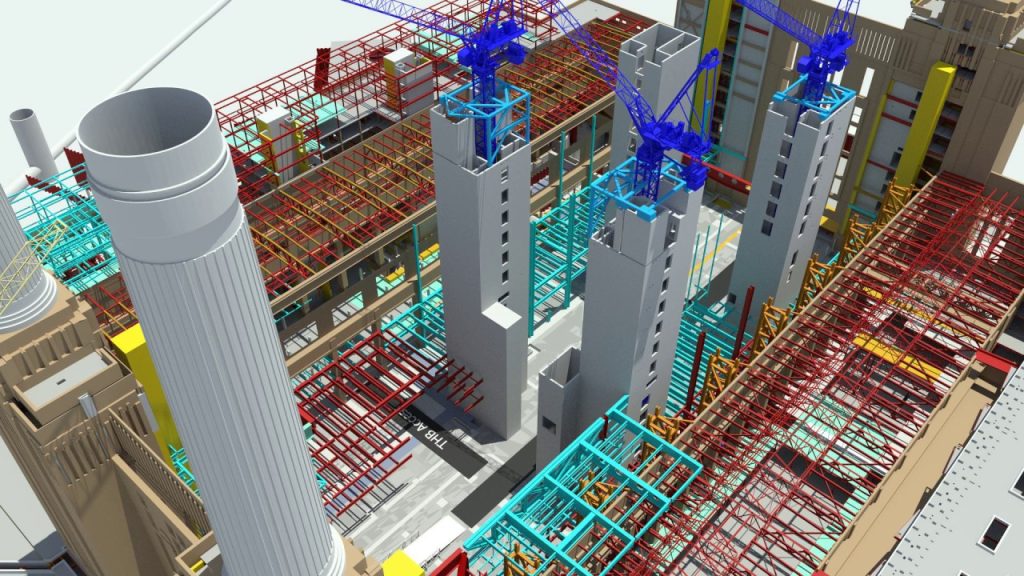

Trong cuộc cuộc cách mạng số hóa ngành xây dựng, ứng dụng mô hình thông tin trình (BIM) không còn là khái niệm xa lạ. Tuy nhiên, nhiều chủ đầu tư và kỹ sư thường đánh đồng quy trình triển khai giữa các loại công trình. Thực tế, việc áp dụng BIM nhà máy công nghiệp có những đặc thù và độ phức tạp vượt xa so với các dự án dân dụng như chung cư hay văn phòng. Nếu dùng tư duy thiết kế nhà ở vào một dự án nhà xưởng, doanh nghiệp rất dễ đối mặt với rủi ro xung đột hệ thống và lãng phí hàng tỷ đồng chi phí vận hành. Vậy BIM cho nhà máy công nghiệp khác gì nhà dân dụng? Hãy cùng tìm hiểu trong bài viết dưới đây để tìm ra giải pháp tối ưu nhất cho công trình của bạn.

Khác biệt về hệ thống MEP & Dây chuyền công nghệ (Process Piping)

Khi so sánh giữa công trình dân dụng và công nghiệp, sự khác biệt lớn nhất nằm ở quy mô và độ phức tạp của hệ thống kỹ thuật. Ở các tòa nhà dân dụng, hệ thống MEP (điện, nước, điều hòa) chủ yếu phục vụ nhu cầu sinh hoạt cơ bản với sơ đồ tuyến ống tương đối đơn giản và mang tính lặp lại theo tầng.

Ngược lại, khi triển khai BIM nhà máy, hệ thống cơ điện phức tạp hơn gấp nhiều lần. Mô hình BIM không chỉ dừng lại ở các đường ống điện nước thông thường mà phải tích hợp hàng loạt hệ thống chuyên dụng như: khí nén, lò hơi, xử lý nước thải công nghiệp và phòng cháy chữa cháy công suất lớn.

Đặc biệt, điểm cốt lõi tạo nên sự khắt khe của BIM nhà máy chính là dây chuyền công nghệ (Process Piping/Equipment). Mô hình 3D bắt buộc phải thể hiện chính xác tuyệt đối kích thước, vị trí đặt máy móc sản xuất cùng hệ thống ống dẫn hóa chất, nguyên liệu. Việc tích hợp chuẩn xác này giúp đảm bảo luồng vận hành không bị cản trở, tối ưu hóa không gian thao tác của công nhân và ngăn ngừa tối đa rủi ro dừng máy (Downtime) trong quá trình vận hành sau này.

Độ chính xác và yêu cầu kiểm soát xung đột (Clash Detection)

Sự khác biệt lớn tiếp theo giữa nhà dân dụng và nhà xưởng chính là yêu cầu kiểm soát xung đột (Clash Detection). Trong công trình dân dụng, sai lệch vài centimet có thể dễ dàng xử lý linh hoạt tại công trường.

Ngược lại, trong mô hình BIM nhà máy, mật độ đường ống và thiết bị dày đặc đòi hỏi độ chính xác tuyệt đối ở mức LOD 350 – LOD 400. Một va chạm nhỏ giữa ống công nghệ và kết cấu thép có thể làm ngưng trệ tiến độ lắp đặt dây chuyền sản xuất hàng triệu USD.

Chính vì vậy, quy trình triển khai BIM nhà máy thường áp dụng công nghệ quét 3D Laser Scanning. Việc này giúp ghi lại chính xác hiện trạng công trường, phát hiện và triệt tiêu mọi xung đột trên phần mềm trước khi thi công thực tế.

Tiêu chuẩn cấu kiện và cấu trúc Kết cấu thép (Structural Steel)

Sự khác biệt về giải pháp kết cấu cũng là điểm đáng chú ý khi ứng dụng BIM nhà máy. Hầu hết nhà dân dụng sử dụng bê tông cốt thép truyền thống với các cấu kiện mô-đun hóa đơn giản.

Ngược lại, dự án công nghiệp chủ yếu sử dụng kết cấu thép vượt nhịp lớn, sàn lửng (Mezzanine) và hệ thống giá đỡ đường ống (Pipe rack). Các cấu kiện này phải chịu tải trọng động lớn từ thiết bị sản xuất.

Vì vậy, mô hình BIM nhà máy đòi hỏi sự phối hợp chặt chẽ với các phần mềm chuyên dụng như Tekla để quản lý chi tiết từng bu-lông, mối hàn. Điều này đảm bảo quá trình gia công và lắp dựng đạt độ chính xác 100%, giúp tiết kiệm chi phí và rút ngắn tiến độ công trình.

Vai trò của BIM 7D trong Quản lý vận hành (Facility Management)

Một điểm khác biệt mang tính chiến lược giữa hai loại hình công trình chính là giai đoạn khai thác sử dụng. Tại Việt Nam, ứng dụng BIM cho nhà dân dụng đa phần chỉ dừng lại ở bước thiết kế và thi công (BIM 3D, 4D, 5D). Việc bàn giao mô hình hoàn công để phục vụ quản lý tòa nhà sau khi đi vào hoạt động vẫn chưa thực sự phổ biến.

Ngược lại, các nhà xưởng sản xuất thường phải vận hành liên tục 24/7. Trong môi trường công nghiệp, rủi ro dừng máy (Downtime) đột ngột sẽ gây thiệt hại khổng lồ về kinh tế. Vì vậy, mô hình BIM nhà máy hướng rất mạnh đến chiều không gian BIM 7D (Quản lý vận hành & Bảo trì).Thông qua BIM nhà máy, toàn bộ dữ liệu thuộc tính của thiết bị, đường ống và máy móc được tích hợp trực tiếp vào hệ thống quản lý tài sản (FM/Asset Management). Điều này cho phép ban quản lý dễ dàng tra cứu thông số kỹ thuật, theo dõi vòng đời tài sản và lên kế hoạch bảo dưỡng, thay thế linh kiện hao mòn một cách chủ động. Nhờ đó, doanh nghiệp tối ưu hóa chi phí vận hành lâu dài và đảm bảo chuỗi sản xuất luôn diễn ra thông suốt.

Quản lý chi phí (BIM 5D) và Tiến độ (BIM 4D)

Ở các công trình dân dụng, khối lượng vật tư chủ yếu là vật liệu thô nên tương đối dễ bóc tách và ít biến động.

Tuy nhiên với dự án công nghiệp, chi phí dây chuyền máy móc và hệ thống kỹ thuật chiếm tỷ trọng lớn nhất trong tổng mức đầu tư. Do đó, việc ứng dụng BIM nhà máy kết hợp BIM 4D (Tiến độ) và BIM 5D (Chi phí) đóng vai trò vô cùng quan trọng.

Mô hình BIM nhà máy giúp chủ đầu tư bóc tách khối lượng tự động và lập kế hoạch mua sắm các thiết bị đặt hàng dài ngày (Long-lead items) khớp chính xác với tiến độ lắp đặt. Điều này giúp tối ưu hóa dòng tiền, tránh đứt gãy tiến độ và loại bỏ chi phí phát sinh không đáng có.

Tại sao chủ đầu tư dự án công nghiệp cần đơn vị tư vấn BIM chuyên biệt?

Mặc dù nhiều đơn vị tư vấn BIM trên thị trường đã thực hiện thành công các tòa nhà cao tầng hay chung cư, nhưng khi bước sang dự án công nghiệp, bài toán lại hoàn toàn khác. Nhược điểm lớn nhất của các đơn vị chuyên làm nhà dân dụng là thiếu kinh nghiệm thực tế về kỹ thuật quy trình (Process Engineering) – yếu tố quyết định sự vận hành của một nhà máy.

Do đó, hợp tác với một đơn vị tư vấn hiểu sâu về BIM nhà máy mang lại nhiều lợi ích cho chủ đầu tư:

• Giảm thiểu tối đa rủi ro phát sinh chi phí: Nhờ khả năng va chạm và kiểm soát xung đột chính xác giữa hệ thống ống công nghệ và kết cấu thép ngay từ bản vẽ.
• Tối ưu hóa không gian nhà xưởng: Sắp xếp dây chuyền sản xuất, luồng di chuyển của vật tư và nhân công một cách khoa học, giúp tăng hiệu suất vận hành.
• Đẩy nhanh tiến độ bàn giao: Mô phỏng thi công chính xác giúp đưa nhà máy vào hoạt động sớm, nhanh chóng tạo ra doanh thu.

Việc lựa chọn đúng đối tác BIM nhà máy chuyên biệt không chỉ là đầu tư cho bản vẽ thiết kế, mà là giải pháp bảo đảm cho toàn bộ hiệu quả kinh tế của dự án.

So với công trình dân dụng, BIM nhà máy đòi hỏi yêu cầu cao hơn về độ chính xác, khả năng phối hợp đa bộ môn và quản lý toàn bộ vòng đời công trình. Việc lựa chọn đơn vị tư vấn BIM có kinh nghiệm sẽ giúp chủ đầu tư tối ưu chi phí, rút ngắn tiến độ và nâng cao hiệu quả vận hành.

Với đội ngũ chuyên gia giàu kinh nghiệm, Point Group mang đến các giải pháp BIM toàn diện, đồng hành cùng doanh nghiệp trong quá trình triển khai các dự án nhà máy công nghiệp một cách hiệu quảvà bền vững.
