Trong bối cảnh ngành xây dựng ngày càng đòi hỏi sự chính xác và tối ưu chi phí, các phương pháp lập dự toán thủ công ngày càng có nhiều hạn chế. BIM 5D đang trở thành giải pháp công nghệ tiên tiến, giúp tự động hóa quy trình trích xuất dữ liệu và kiểm soát chi phí dự án minh bạch, hiệu quả.

Bài viết này sẽ giúp bạn hiểu rõ về BIM 5D, quy trình chuẩn hóa bóc tách khối lượng và cách ứng dụng công nghệ này để tối ưu hóa ngân sách cho mọi công trình.

BIM 5D bóc tách khối lượng là gì?

Khái niệm BIM 5D trong ngành xây dựng

Trong mô hình thông tin công trình, BIM 5D bóc tách khối lượng đại diện cho chiều không gian chi phí. Nếu BIM 3D tập trung vào mô phỏng hình học và 4D bổ sung yếu tố tiến độ thời gian, thì BIM 5D gán thêm dữ liệu đơn giá và vật liệu vào từng cấu kiện. Nhờ đó, công nghệ này tự động hóa quy trình bóc tách khối lượng và dự toán, hỗ trợ nhà thầu cùng chủ đầu tư kiểm soát chi phí hiệu quả ngay từ giai đoạn thiết kế ban đầu.

Sự khác biệt giữa bóc tách khối lượng truyền thống và BIM 5D

Phương pháp bóc tách truyền thống chủ yếu dựa trên bản vẽ 2D (CAD) kết hợp tính toán thủ công bằng Excel. Cách làm này tốn nhiều thời gian và dễ xảy ra sai sót khi thiết kế thay đổi. Trong khi đó, ứng dụng BIM 5D cho phép trích xuất thông số vật tư tự động trực tiếp từ mô hình 3D, giúp cập nhật ngân sách theo thời gian thực (real-time).

BIM 5D bóc tách khối lượng như thế nào?

BIM 5D bóc tách khối lượng được triển khai thông qua quy trình liên kết chặt chẽ giữa mô hình BIM, dữ liệu khối lượng và thông tin chi phí. Để đảm bảo kết quả chính xác, doanh nghiệp cần chuẩn hóa mô hình trước khi trích xuất dữ liệu, sau đó liên kết khối lượng với đơn giá và thường xuyên cập nhật khi thiết kế thay đổi.

Chuẩn hóa mô hình BIM trước khi bóc tách

Để bóc tách khối lượng tự động chính xác, mô hình 3D phải đạt độ tin cậy về dữ liệu:

• Kiểm tra cấu kiện: Rà soát mô hình để loại bỏ các va chạm hình học, đối tượng trùng lặp hoặc thiếu thông tin.
• Chuẩn hóa tên và mã hiệu: Quy định thống nhất cách đặt tên, phân loại đối tượng theo tiêu chuẩn (Uniclass, OmniClass hoặc mã hiệu dự án).
• Đảm bảo LOD/LOI: Mô hình cần đạt mức độ chi tiết hình học (LOD) và thông tin (LOI) tối thiểu từ 300–350 để phục vụ lập dự toán chi phí BIM.

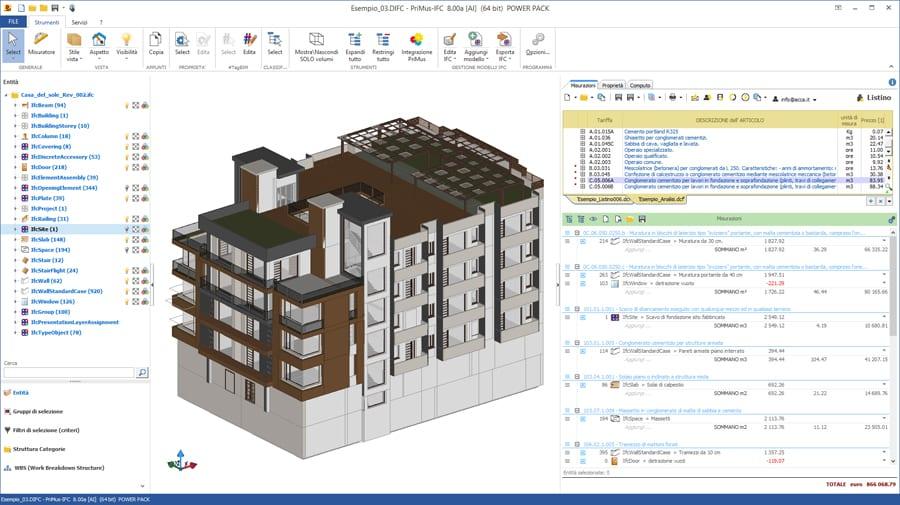

Trích xuất khối lượng từ mô hình BIM

Sau khi mô hình đạt chuẩn, phần mềm tiến hành trích xuất dữ liệu hình học:

• Xác định đối tượng: Lọc chính xác các cấu kiện cần tính toán như bê tông, cốt thép, tường xây hay thiết bị MEP.
• Trích xuất thông số: Tự động lấy các chỉ số chiều dài, diện tích, thể tích và số lượng cấu kiện.
• Phân loại khối lượng: Gom nhóm dữ liệu theo từng tầng, khu vực thi công hoặc hạng mục công trình.

Liên kết khối lượng với đơn giá

Bước này chuyển đổi dữ liệu khối lượng thuần túy thành chi phí ngân sách:

• Gắn mã vật tư: Áp mã định mức, mã công tác xây dựng tương ứng cho từng loại vật liệu.
• Liên kết dữ liệu giá: Tích hợp bộ đơn giá vật tư, nhân công và máy thi công hiện hành vào phần mềm.
• Tính toán chi phí: Tự động nhân khối lượng với đơn giá để tổng hợp chi phí chi tiết từng hạng mục.

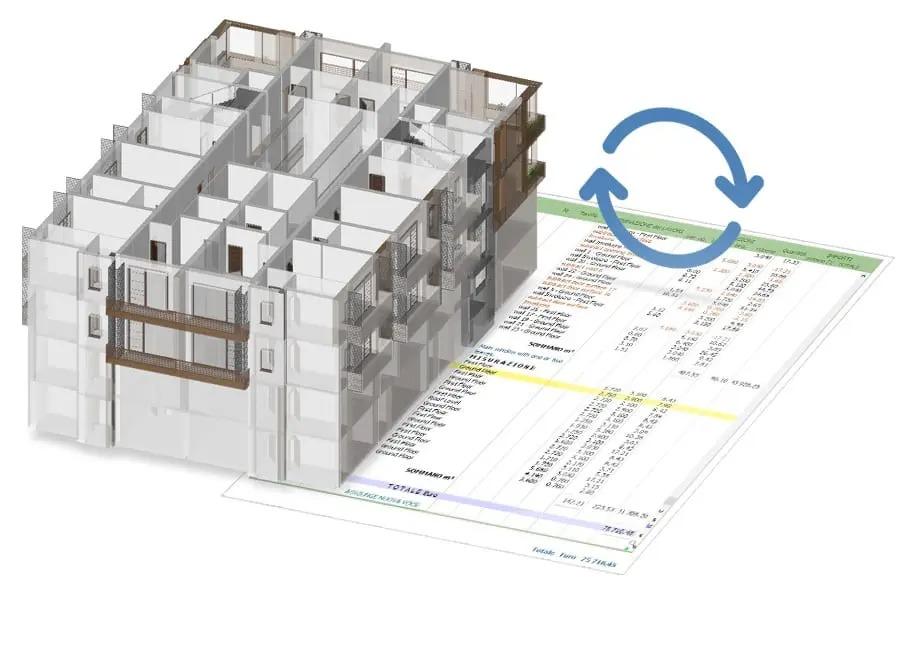

Cập nhật khối lượng và chi phí khi thiết kế thay đổi

Ưu điểm vượt trội của ứng dụng BIM 5D nằm ở khả năng thích ứng linh hoạt:

• Đồng bộ tự động: Khi kiến trúc sư điều chỉnh kích thước hay vị trí cấu kiện trên 3D, dữ liệu khối lượng lập tức đồng bộ.
• Cập nhật chi phí thời gian thực: Ngân sách dự án tự động tính toán lại, giảm thiểu rủi ro phát sinh ngoài kiểm soát.
• Theo dõi chênh lệch: So sánh trực quan biến động chi phí giữa các phương án thiết kế để chủ đầu tư ra quyết định tối ưu.

Những thách thức khi triển khai BIM 5D bóc tách khối lượng

Mặc dù mang lại nhiều lợi ích trong bóc tách khối lượng và kiểm soát chi phí, quá trình triển khai BIM 5D vẫn tồn tại một số thách thức. Việc nhận diện sớm các vấn đề này giúp doanh nghiệp xây dựng quy trình BIM phù hợp và hạn chế sai lệch dữ liệu.

• Mô hình BIM không được chuẩn hóa: Đội ngũ thiết kế thường chỉ tập trung vào yếu tố kiến trúc, dựng hình thiếu quy chuẩn khiến việc trích xuất khối lượng tự động bị đứt gãy.
• Dữ liệu mô hình thiếu hoặc không chính xác: Sự lệch pha về thông tin phi hình học (LOI) hoặc mô hình chưa đạt độ chi tiết (LOD) dẫn đến kết quả dự toán chi phí BIM bị sai lệch nghiêm trọng.
• Chưa thống nhất quy tắc đo bóc: Thiếu bộ quy tắc QTO (Quantity Take-Off) chung giữa bộ phận thiết kế và bộ phận QS gây ra xung đột về phương pháp tính khối lượng.
• Khó đồng bộ giữa mô hình và dữ liệu chi phí: Việc kết nối dữ liệu 3D với mã định mức, đơn giá thị trường thường bị ngắt quãng, thiếu tính liên thông theo thời gian thực.
• Thiếu nhân sự có chuyên môn BIM và QS: Thị trường đang vô cùng khan hiếm những kỹ sư “hai trong một” – vừa am hiểu kỹ thuật dựng mô hình BIM vừa thấu hiểu nghiệp vụ bóc tách dự toán.
• Khó tích hợp với hệ thống hiện có: Nhiều giải pháp phần mềm BIM 5D chưa thể kết nối đồng bộ với các phần mềm quản lý chi phí, ERP truyền thống mà doanh nghiệp đang vận hành.

BIM 5D bóc tách khối lượng không chỉ giúp tự động hóa và nâng cao độ chính xác khi đo bóc mà còn tạo sự liên kết giữa mô hình BIM – khối lượng – đơn giá – chi phí. Nhờ khả năng cập nhật dữ liệu khi thiết kế thay đổi, BIM 5D giúp chủ đầu tư, nhà thầu và kỹ sư QS chủ động kiểm soát ngân sách, hạn chế sai sót và đưa ra quyết định hiệu quả hơn trong suốt vòng đời dự án.

Tuy nhiên, để khai thác tối đa hiệu quả của BIM 5D trong xây dựng, doanh nghiệp cần chuẩn hóa mô hình, thống nhất quy tắc đo bóc, xây dựng hệ thống dữ liệu chi phí và đào tạo đội ngũ có chuyên môn BIM và QS.
