Theo hướng dẫn chung áp dụng mô hình thông tin công trình BIM do Bộ Xây Dựng ban hành năm 2021: “Mức độ phát triển thông tin (LOD) là một khái niệm được sử dụng trong quá trình mô hình hóa, dùng để chỉ chất lượng, số lượng và mức độ chi tiết của thông tin trong mô hình BIM ở các giai đoạn khác nhau trong quá trình đầu tư xây dựng.”

Nhà thầu đảm bảo mức độ phát triển thông tin (LOD) (bao gồm thông tin hình học và phi hình học) của các thành phần và cấu kiện trong mô hình tuân theo bảng Mức độ phát triển thông tin.

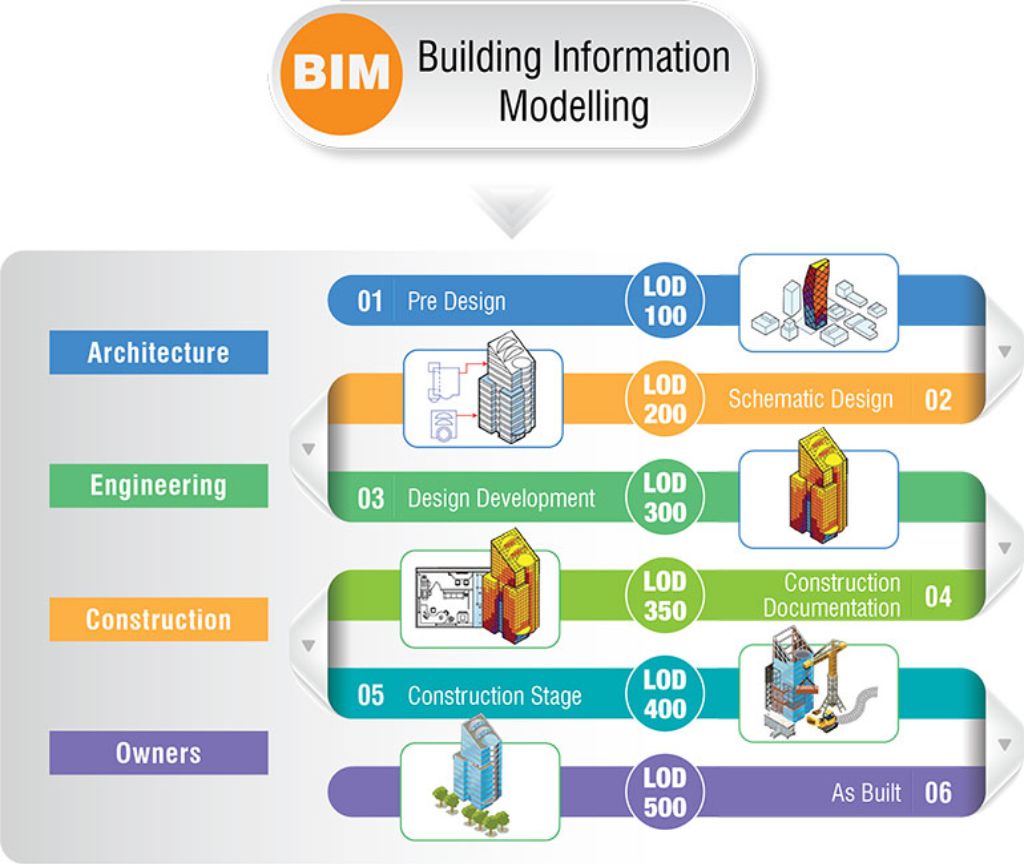

SÁU MỨC ĐỘ PHÁT TRIỂN THÔNG TIN TRONG BIM

LOD được chia thành nhiều cấp độ khác nhau, và mỗi cấp độ sẽ thể hiện mức độ chi tiết các thông tin trong mô hình. Các mức độ phát triển thông tin trong BIM bao gồm 6 mức độ:

• LOD 100 – Concept Design
• LOD 200 – Schematic Design
• LOD 300 – Detailed Design
• LOD 350 – Construction Documentation
• LOD 400 – Fabrication & Assembly
• LOD 500 – As-Built

LOD 100

LOD 100 thường được sử dụng trong giai đoạn lập ý tưởng thiết kế. Thành phần mô hình được thể hiện bằng đồ hoạ ký hiệu. Các phần tử LOD 100 có thể vẫn thiếu các thông tin vật lý như kích thước, hình dạng và vị trí chính xác của phần tử. Mô hình này cũng có thể được sử dụng để phân chia giai đoạn xây dựng và xác định thời gian tổng thể thực hiện dự án.

LOD 200

Các phần từ LOD 200 được thể hiển bằng đồ họa và được thêm các thông tin về số lượng, kích thước, hình dạng như ở giá trị gần đúng. Các phần tử LOD 200 cũng có thể có thông tin phi hình học được thêm vào. Một số phần tử LOD 200 có hình dạng dễ nhận biết, nhưng cũng có những phần tử khác chỉ có hình dạng chung đại diện cho khối lượng bị chiếm dụng. Mô hình này có thể sử dụng được để ước tính chi phí xây dựng, thống kê, sắp xếp và phân loại hệ thống trong công trình.

LOD 300

Các phần tử LOD 300 là biểu diễn đồ họa giống như LOD 200, nhưng hình học và các đặc điểm vật lý của chúng là chính xác ở giai đoạn này. Mô hình thông tin với LOD 300 phải cung cấp đủ thông tin để bóc tách khối lượng dự toán, dùng được để thống kê, phân loại, sắp xếp, phân chia các giai đoạn thi công.

LOD 350

Các phần tử LOD 350 chứa thông tin tương tự như LOD 300. Tuy nhiên trong LOD 350, các phần tử này tạo thành một hệ thống cụ thể. Các phần tử này ngoài thể hiện các thông số về số lượng, kích thước, hình dạng, vị trí thì chúng còn thể hiện sự liên kết với các phần tử khác trong công trình.

LOD 350 cho thấy các thông tin trong các thành phần mô hình phải chính xác và đầy đủ để phù hợp với giai đoạn triển khai bản vẽ thi công. Cung cấp đủ thông tin để bóc tách khối lượng dự toán chính xác và xuất đầy đủ các tài liệu thi công xây dựng và phân chia các giai đoạn thi công.

LOD 400

Các thành phần với LOD 400 được thể hiện với độ chi tiết chính xác để chế tạo và lắp đặt. Số lượng, kích thước, hình dạng, vị trí, và hướng của các bộ phận được thiết kế có thể được do trực tiếp từ mô hình mà không cần tham chiếu từ các ghi chú, chỉ dẫn. Ở mức độ này mô hình được hiểu là mô hình thi công vì vậy phải sát thực với biện pháp thi công xây lắp. Thông qua mô hình xuất ra các tài liệu phục vụ cho gia công chế tạo và xác định khối lượng vật liệu, thiết bị cần thiết cho công trình với độ chính xác cao. Mô hình ở mức độ này thể hiện chi tiết đến biện pháp thi công và có thể cả các thông tin về phương tiện máy móc thi công.

LOD 500

Mô hình LOD 500 là mô hình đại diện chính xác của các yếu tố của tòa nhà sau khi xây dựng. Vì các phần tử LOD 500 đại diện cho cài đặt hiện có, người quản lý cơ sở có thể sử dụng chúng làm tài liệu tham khảo để vận hành và bảo trì .

YÊU CẦU ĐẶC TÍNH KỸ THUẬT CỦA LOD

Mỗi thành phần mô hình thông thường chứa hai loại thông tin:

• Thông tin hình học của các thành phần là các thông tin có thể nhìn thấy được.
• Thông tin phi hình học là các thuộc tính số và (hoặc) các văn bản liên quan (vật liệu, cường độ, ngày tháng sản xuất và thi công…) và không thể nhìn thấy.

Do vậy, đặc tính kỹ thuật LOD sẽ bao gồm hai phần: thành phần hình học và thành phần thuộc tính được liên kết (phi hình học).

KẾT LUẬN

Điều quan trọng cần lưu ý là Mức độ phát triển thông tin LOD là một công cụ được sử dụng để xác định mức độ phức tạp của các yếu tố xây dựng. Trong một dự án nhất định, việc phát triển toàn bộ mô hình lên đến LOD 500 là không cần thiết. Bằng cách xác định LOD cần thiết cho hệ thống hoặc các phần tử, các nhà phát triển và nhà thầu có thể tránh được những công việc không cần thiết.
