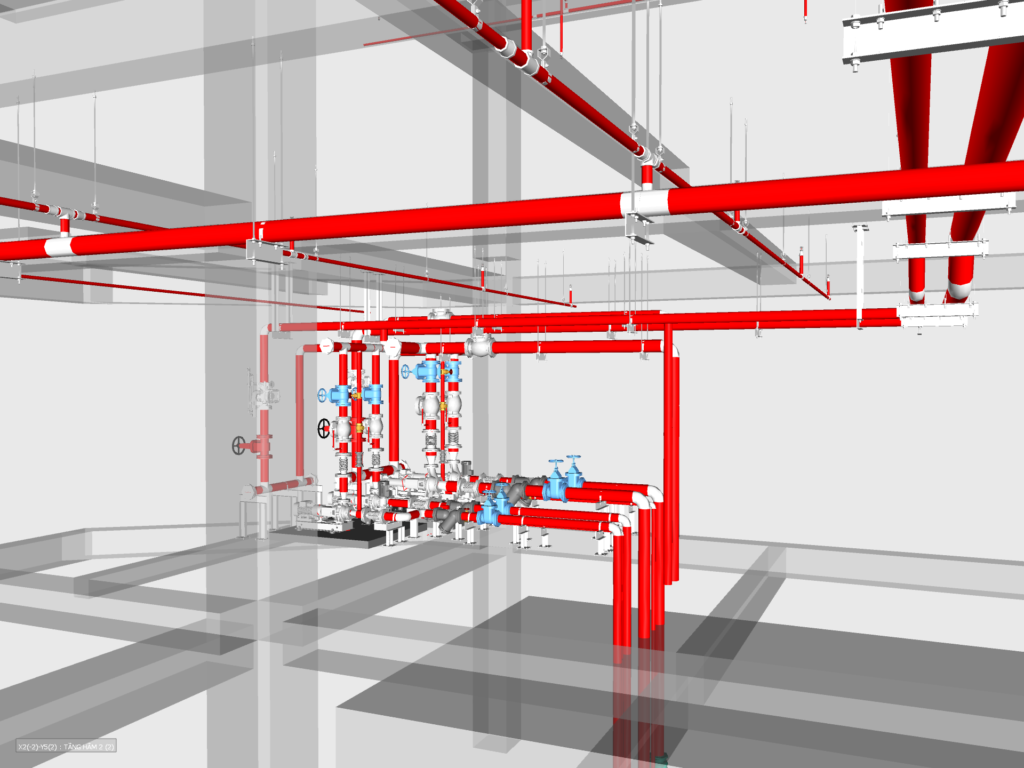

Trong các dự án BIM, sai khác mô hình và bản vẽ có thể gây ra lỗi thi công, phát sinh chi phí và ảnh hưởng đến tiến độ. Việc kiểm soát và đồng bộ giữa mô hình BIM với bản vẽ 2D là yếu tố quan trọng để đảm bảo chất lượng hồ sơ thiết kế. Bài viết sẽ giúp bạn hiểu nguyên nhân, rủi ro và các giải pháp hiệu quả để kiểm soát sai khác mô hình và bản vẽ trong quá trình triển khai BIM.
Nguyên nhân dẫn đến sai khác mô hình và bản vẽ
Sai khác mô hình và bản vẽ có thể xuất phát từ nhiều nguyên nhân khác nhau trong quá trình triển khai BIM. Nếu không được kiểm soát kịp thời, những sai khác này sẽ ảnh hưởng trực tiếp đến chất lượng hồ sơ thiết kế, tiến độ thi công và khả năng phối hợp giữa các bộ môn.
Hệ thống làm việc rời rạc
Một trong những nguyên nhân phổ biến là các nhóm triển khai làm việc trên những nguồn dữ liệu riêng biệt. Đội ngũ dựng mô hình BIM và đội ngũ xuất bản vẽ 2D không cập nhật thông tin đồng thời, khiến mô hình và hồ sơ bản vẽ dần mất tính đồng bộ. Khi mỗi bộ phận làm việc độc lập, nguy cơ phát sinh sai khác mô hình và bản vẽ sẽ tăng lên đáng kể.
Thay đổi thiết kế liên tục
Trong quá trình thiết kế, các yêu cầu điều chỉnh thường xuyên được đưa ra. Tuy nhiên, nếu thay đổi chỉ được cập nhật trên mô hình BIM hoặc chỉ chỉnh sửa trên bản vẽ 2D mà không đồng bộ dữ liệu, sự khác biệt giữa hai nguồn thông tin sẽ nhanh chóng xuất hiện và tích lũy theo thời gian.
Lỗi khi xuất bản vẽ
Việc thiết lập không chính xác các thông số khi trích xuất bản vẽ từ phần mềm BIM như Revit hoặc Tekla sang định dạng CAD cũng là nguyên nhân phổ biến. Sai lệch về layer, tỷ lệ hiển thị, kiểu đường nét hoặc thuộc tính đối tượng có thể khiến bản vẽ 2D không phản ánh đúng nội dung của mô hình.
Yếu tố con người
Bên cạnh các yếu tố kỹ thuật, con người vẫn là nguyên nhân quan trọng dẫn đến sai khác mô hình và bản vẽ. Thiếu quy trình kiểm tra chất lượng (QC), không đối chiếu mô hình với bản vẽ trước khi phát hành hoặc bỏ sót các thay đổi trong quá trình cập nhật đều có thể làm giảm độ chính xác của hồ sơ và gia tăng rủi ro trong giai đoạn thi công.
Hậu quả khi không kiểm soát sai khác mô hình và bản vẽ

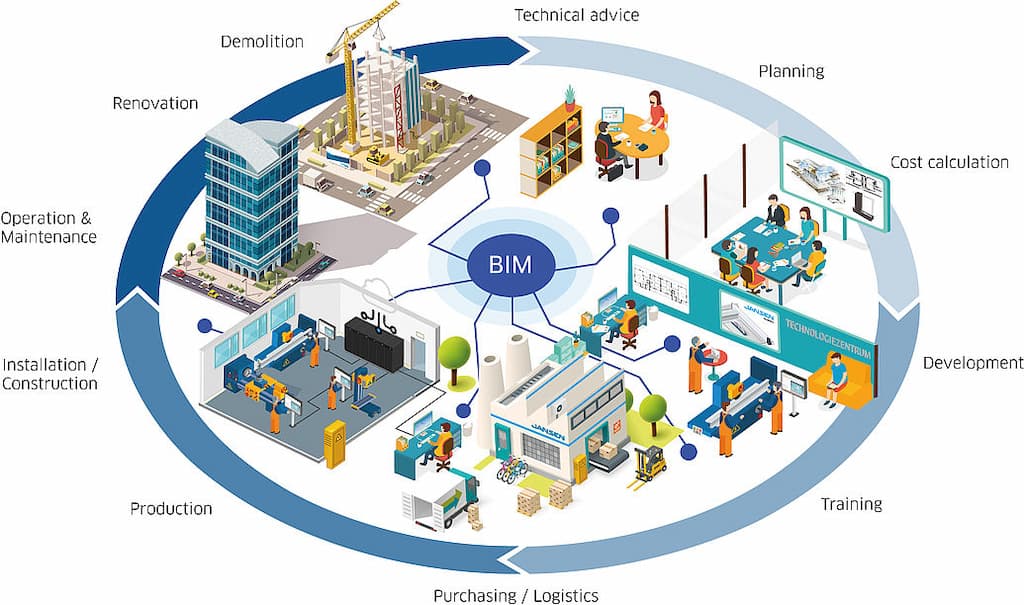

Việc không kiểm soát sai khác mô hình và bản vẽ có thể gây ra nhiều hệ lụy trong suốt vòng đời dự án BIM, từ giai đoạn thiết kế đến thi công và vận hành. Những sai lệch giữa mô hình BIM và bản vẽ 2D không chỉ làm giảm độ tin cậy của hồ sơ mà còn ảnh hưởng trực tiếp đến tiến độ, chi phí và chất lượng công trình.
Lãng phí chi phí và thời gian
Khi thi công dựa trên bản vẽ không đồng bộ với mô hình BIM, các lỗi thiết kế thường chỉ được phát hiện tại công trường. Điều này dẫn đến việc phải sửa chữa, làm lại hoặc điều chỉnh hạng mục đã thi công, làm tăng chi phí và kéo dài thời gian thực hiện dự án.
Xung đột trên công trường
Sự khác biệt giữa mô hình và bản vẽ khiến các bộ môn như Kiến trúc, Kết cấu và MEP thiếu sự phối hợp thống nhất. Các xung đột không được phát hiện sớm sẽ phát sinh trong quá trình thi công, gây gián đoạn công việc và ảnh hưởng đến hiệu quả triển khai dự án.
Rủi ro pháp lý
Nếu bản vẽ 2D được phê duyệt hoặc hoàn công không khớp với mô hình BIM (As-built BIM), doanh nghiệp có thể gặp khó khăn trong công tác nghiệm thu, quản lý vận hành và lưu trữ hồ sơ. Vì vậy, kiểm soát sai khác mô hình và bản vẽ là yêu cầu quan trọng để đảm bảo tính chính xác, minh bạch và tuân thủ các tiêu chuẩn BIM.

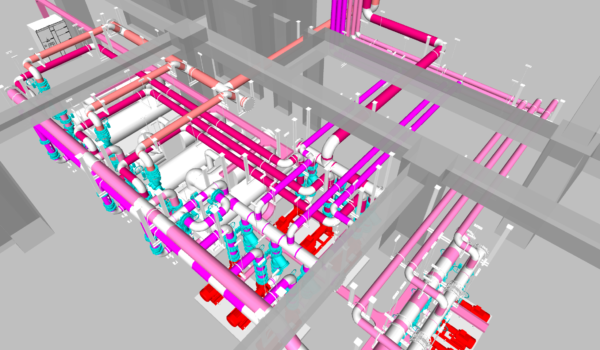

Cách kiểm soát sai khác giữa mô hình và bản vẽ hiệu quả
Để hạn chế sai khác mô hình và bản vẽ, doanh nghiệp cần xây dựng một quy trình quản lý dữ liệu BIM chặt chẽ ngay từ đầu dự án. Việc kiểm soát tốt giúp đảm bảo mô hình BIM và bản vẽ 2D luôn đồng bộ, giảm sai sót và nâng cao chất lượng hồ sơ thiết kế.
- Thiết lập quy trình cập nhật mô hình trước khi xuất bản vẽ: Mọi thay đổi thiết kế cần được cập nhật trên mô hình BIM trước khi trích xuất bản vẽ 2D.
- Hạn chế chỉnh sửa trực tiếp trên bản vẽ 2D: Thay vì chỉnh sửa thủ công trên bản vẽ, nên thực hiện thay đổi trực tiếp trên mô hình BIM để đảm bảo mọi bản vẽ được cập nhật tự động và nhất quán.
- Kiểm tra đồng bộ trước mỗi lần phát hành hồ sơ: Trước khi bàn giao hồ sơ, cần đối chiếu giữa mô hình và bản vẽ nhằm phát hiện sớm sai khác mô hình và bản vẽ, tránh phát sinh lỗi trong quá trình thi công.
- Chuẩn hóa Family, Template và View Template: Việc chuẩn hóa thư viện Family, Template và View Template giúp thống nhất cách thể hiện dữ liệu, giảm sai lệch giữa các bản vẽ và mô hình.
- Quản lý phiên bản và lịch sử thay đổi: Áp dụng quy trình quản lý phiên bản giúp theo dõi mọi thay đổi, tránh sử dụng nhầm hồ sơ cũ và đảm bảo các nhóm luôn làm việc trên cùng một nguồn dữ liệu.
- Áp dụng quy trình BIM QA/QC định kỳ: Thực hiện BIM QA/QC theo từng giai đoạn giúp phát hiện và xử lý sớm các lỗi, duy trì tính đồng bộ giữa mô hình BIM và bản vẽ 2D, từ đó nâng cao chất lượng và độ tin cậy của toàn bộ hồ sơ dự án.y đổi
Những lưu ý giúp hạn chế sai khác mô hình và bản vẽ
- Xây dựng tiêu chuẩn BIM ngay từ đầu dự án: Thiết lập tiêu chuẩn về mô hình, dữ liệu và quy trình làm việc giúp các bộ môn phối hợp thống nhất và hạn chế sai lệch.
- Quy định rõ trách nhiệm cập nhật dữ liệu: Phân công rõ người chịu trách nhiệm cập nhật mô hình và bản vẽ để tránh thiếu hoặc trùng lặp thông tin.
- Kiểm tra định kỳ theo từng giai đoạn: Thường xuyên đối chiếu mô hình với bản vẽ giúp phát hiện sớm sai khác mô hình và bản vẽ trước khi phát hành hồ sơ.
- Đào tạo đội ngũ triển khai BIM: Trang bị kiến thức về BIM và quy trình QA/QC giúp giảm lỗi trong quá trình thực hiện.
- Ứng dụng tự động hóa trong quy trình kiểm tra: Sử dụng các công cụ kiểm tra tự động giúp phát hiện sai lệch nhanh hơn, nâng cao chất lượng hồ sơ và tiết kiệm thời gian.
Kiểm soát sai khác mô hình và bản vẽ là yếu tố quan trọng để đảm bảo chất lượng hồ sơ BIM, giảm rủi ro thi công và tối ưu hiệu quả phối hợp giữa các bộ môn. Bằng việc xây dựng quy trình quản lý dữ liệu chặt chẽ, chuẩn hóa mô hình, kiểm tra định kỳ và áp dụng BIM QA/QC, doanh nghiệp có thể hạn chế tối đa các sai lệch giữa mô hình BIM và bản vẽ 2D. Đây không chỉ là giải pháp nâng cao chất lượng dự án mà còn giúp tiết kiệm chi phí, rút ngắn tiến độ và tăng độ tin cậy của hồ sơ trong suốt vòng đời công trình.
