Close BIM & Open BIM – Ngành thiết kế xây dựng đang trong giai đoạn chuyển đổi, chuyển từ các phương pháp thiết kế 2D truyền thống sang một giải pháp thiết kế 3D mà chúng ta biết đến bây giờ được gọi là BIM (xây dựng mô hình thông tin). Do áp lực từ khách hàng, từ công chúng và ngày càng gia tăng, BIM của khu vực tư nhân đang chiếm được sức hút trong ngành AEC với tư cách là công cụ lập kế hoạch trước xây dựng, quản lý xây dựng và quản lý cơ sở sau xây dựng.
Trong khi nhiều công ty đã bắt đầu chuyển đổi sang quy trình dựa trên mô hình ‘thông minh’ này, tiềm năng ‘thực sự’ của BIM chỉ có thể đạt được bằng cách trao đổi cởi mở về thông tin dự án thiết kế và phi thiết kế giữa các bên liên quan chính của dự án: kiến trúc sư, kỹ sư kết cấu , Tư vấn thiết kế MEP, kỹ sư MEP và các nhà thầu phụ thương mại khác. Nếu không có cách tiếp cận hợp tác hoặc chia sẻ, việc tiếp tục thiết kế silo’s với các công cụ 3D sẽ chỉ làm trầm trọng thêm vấn đề thiết kế về thời gian và chi phí.
Một trong những thách thức chung mà các chủ sở hữu và người quản lý dự án của các dự án quy mô vừa đến lớn phải đối mặt là không phải tất cả những người tham gia dự án đều sử dụng cùng một ứng dụng BIM. Đây là lúc khái niệm BIM đóng và BIM mở ra đời. Hai cách tiếp cận trên về cơ bản là những cách nhìn khác nhau về mô hình 3D BIM.
Close BIM & Open BIM

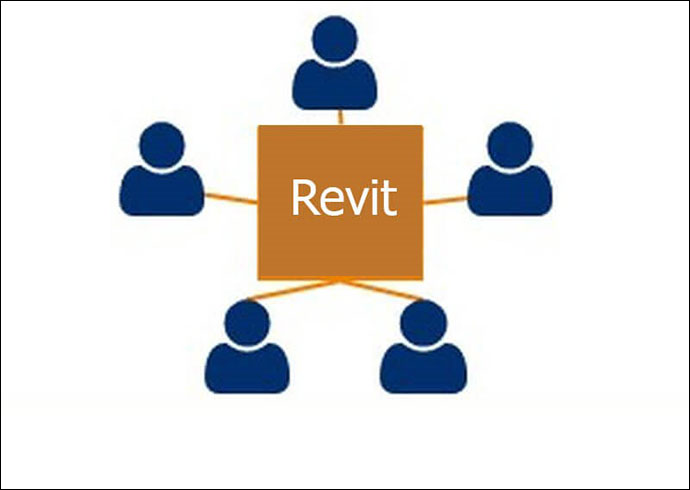

BIM đóng, đôi khi được gọi là ‘BIM cô đơn’, là một môi trường BIM mà phần mềm tương tự (và đôi khi cũng cùng phiên bản của phần mềm đó) của ứng dụng BIM được sử dụng bởi tất cả các bên liên quan chính của dự án. Cách tiếp cận này có thể bao gồm các giao dịch khác nhau sử dụng các ứng dụng tương thích BIM từ cùng một nhà cung cấp, tức là Autodesk. Ví dụ: kiến trúc sư chính có thể sử dụng Revit Architecture để lập mô hình các yếu tố kiến trúc, kỹ sư kết cấu có thể sử dụng Revit Structure để lấy mô hình BIM kiến trúc làm tham chiếu và xác định cấu trúc của tòa nhà trong khi tư vấn thiết kế MEP sẽ sử dụng Revit MEP để lập mô hình tòa nhà yếu tố dịch vụ. Mặc dù không yêu cầu chuyển đổi tệp trong phương pháp và cách tiếp cận BIM khép kín, quy trình này hạn chế theo nghĩa là nó chỉ cho phép những người tham gia dự án thành thạo với các công cụ BIM nhất định để cộng tác, do đó không cho phép tích hợp ‘thực’ hoặc ‘mở’. Điều này không có nghĩa là cách tiếp cận này không được ưa thích vì trong nhiều trường hợp, nó sẽ nhằm giảm các vấn đề về khả năng hoạt động lẫn nhau được đặt ra bởi các giải pháp phần mềm khác nhau trên cùng một dự án.

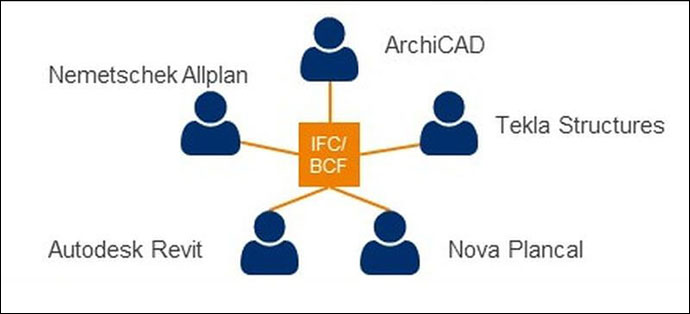

BIM mở dựa trên một phương pháp và quy trình làm việc nơi tất cả những người tham gia có thể cộng tác và trao đổi thông tin dự án với nhau bằng cách sử dụng các định dạng tệp trung lập, không độc quyền bất kể các công cụ và ứng dụng BIM mà họ sử dụng. Thông tin trao đổi không chỉ giới hạn ở dữ liệu hình học của mô hình BIM mà còn bao gồm các dữ liệu tham số khác, chẳng hạn như thông số kỹ thuật, số lượng cất hạ cánh, mua sắm vật liệu, ước tính chi phí và phân kỳ xây dựng – giống như trong môi trường BIM khép kín. BIM mở đã dẫn đến một số giao thức và tiêu chuẩn mở được phát triển để phục vụ ngành công nghiệp. Các giao thức BIM mở phổ biến nhất hiện đang được sử dụng bao gồm Lớp Nền tảng Công nghiệp (IFC) và Trao đổi Thông tin Hoạt động Xây dựng (COBie).
Dữ liệu IFC cho phép trao đổi cả dữ liệu hình học và dữ liệu phi thiết kế giữa các ứng dụng khác nhau hỗ trợ BIM mở, COBie chỉ cho phép trao đổi dữ liệu quản lý cơ sở vật chất. Sử dụng IFC, mô hình BIM kiến trúc do nhóm thiết kế của kiến trúc sư trưởng tạo ra có thể nằm trong công cụ ArchiCAD của Graphisoft, trong khi kỹ sư kết cấu có thể mở và thao tác khi nhóm của anh / cô ấy làm việc trong Tekla Structures. Mô hình BIM kiến trúc và kết cấu tích hợp sau đó có thể được nhà tư vấn MEP chính nhập vào nền tảng Revit MEP. Sau khi thiết kế MEP chi tiết hoàn tất, một mô hình liên hợp có thể được đưa vào công cụ điều phối 3D BIM và phát hiện xung đột, chẳng hạn như Solibri hoặc Navisworks một lần nữa sử dụng định dạng IFC.
Tại Point Group, chúng tôi có nhiều kinh nghiệm về cả phương pháp Close BIM & Open BIM (BIM Mở và BIM Đóng), đã cung cấp mô hình 3D BIM và hỗ trợ phối hợp 3D BIM cho các kiến trúc sư, kỹ sư MEP và nhà thầu ở Nhật Bản, Hàn Quốc, Mỹ, Anh, Úc và UAE… Để tìm hiểu thêm về cách thức triển khai dự án của bạn có thể hưởng lợi từ các dịch vụ lập mô hình BIM của chúng tôi, hãy liên hệ với chúng tôi.
